汽车组成

汽车的总体构造基本上由四部分组成：发动机、底盘、车身、电器。

汽车结构视图

▼

汽车底视图

▼

汽车总成拆分图 .

▼

发 动 机

发动机是汽车的动力装置，其作用是使进入其中的燃料经过燃烧而变成热能，并转化为动能，通过底盘的传动系统驱动汽车行驶。

发动机总体构造

▼

汽油发动机剖视图

▼

底盘

底盘的作用是支撑车身，接受发动机产生的动力，并保证汽车能够正常行驶。底盘本身又可分为传动系统、行驶系统、转向系统和制动系统四部分。

车身

车身指的是车辆用来载人装货的部分，也指车辆整体。汽车车身结构主要包括车身壳体、车门、车窗、车前钣制件、车身内外装饰件和车身附件、座椅以及通风、暖气、冷气、空气调节装置等。在货车和专用汽车上还包括车厢和其他装备。

汽车电器

电气设备包括电源、发动机启动系统以及汽车照明等用电设备，在强制点火的发动机中还包括发动机的点火系统。

发动机工作原理

四冲程汽油发动机工作原理

发动机之所以能源源不断地提供动力，得益于气缸内的进气、压缩、做功、排气这四个行程有条不紊地循环运作。

进气行程，活塞从气缸内上止点移动至下止点时，进气门打开，排气门关闭，新鲜的空气和汽油混合气被吸入气缸内。

压缩行程，进、排气门关闭，活塞从下止点移动至上止点，将混合气体压缩至气缸顶部，以提高混合气的温度，为做功行程做准备。

做功行程，火花塞将压缩的气体点燃，混合气体在气缸内发生“爆炸”产生巨大压力，将活塞从上止点推至下止点，通过连杆推动曲轴旋转。

排气行程，活塞从下止点移至上止点，此时进气门关闭，排气门打开，将燃烧后的废气通过排气歧管排出气缸外。

四冲程柴油发动机工作原理

四冲程柴油机和汽油机一样，每个工作循环也是由进气行程、压缩行程、做功行程和排气行程组成。由于柴油机以柴油作燃料，与汽油相比，柴油自燃温度低、黏度大、不易蒸发，因而柴油机采用压缩终点自燃着火。

二冲程汽油发动机工作原理

发动机气缸体上有三个孔，即进气孔、排气孔和换气孔，这三个孔分别在一定时刻由活塞关闭。

其工作循环包含的两个冲程如下：

第一冲程：活塞自下止点向上移动，三个气孔同时被关闭后，进入气缸的混合气被压缩；在进气孔露出时，可燃混合气流入曲轴箱。

第二冲程：活塞压缩到上止点附近时，火花塞点燃可燃混合气，燃气膨胀推动活塞下移做功。这时进气孔关闭，密闭在曲轴箱内的可燃混合气被压缩；当活塞接近下止点时排气孔开启，废气冲出；随后换气孔开启，受预压的可燃混合气冲入气缸，驱除废气，进行换气行程。

转子发动机工作原理

壳体的内部空间（或旋轮线室）总是被分成三个工作室。

在转子的运动过程中，三个工作室的容积不停地变动，在摆线形缸体内相继完成进气、压缩、燃烧和排气四个行程。每个行程都是在摆线形缸体中的不同位置进行。

发动机术语

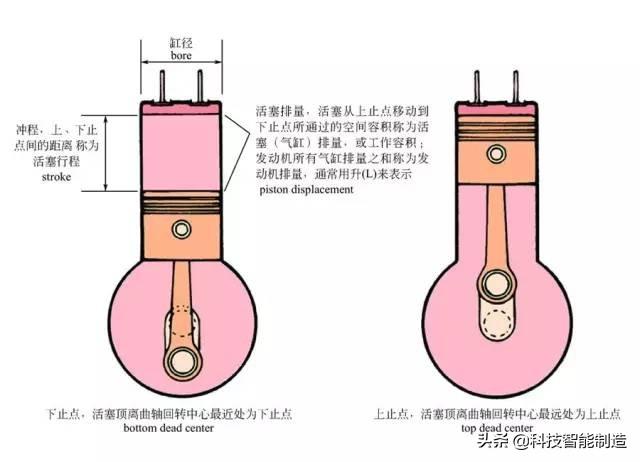

上止点与下止点

燃烧室容积

压缩比

来源：选自《图解汽车原理与构造》，作者：张金柱
