汽车电路图讲解(关于汽车电路图的基础知识)

一，汽车电路特点：

• 双电源
• 低压直流
• 并联单线
• 负极搭铁

二，欧姆定律：

• U=I*R（电压=电流*电阻）
• 并联分流
• 串联分压

三，继电器：

• 小电流控制大电流
• 常见4脚继电器针脚含义--控制端85/86，工作端30/87或者控制端1/2，工作端3/5
• 线圈电阻50-90Ω
• 吸合时工作端电阻＜2Ω

四，端子符号含义：

• 30--常火
• 31--接地
• 15--ON小负荷火线（点火开关控制的火线）
• X(75)--ON大负荷火线（点火开关控制经过卸荷继电器控制的火线，如雨刷/空调/暖风等）
• 50--START火线（启动）
• 56--灯光开关输出端(远近光)

五，元器件字母代号含义：

• A--蓄电池
• B--起动机
• C--发电机
• D--点火开关
• E--手动开关
• F--自动开关
• G--仪表/传感器
• J--继电器/控制单元
• K--指示灯
• L--雾灯，开关/按钮，照明灯类
• M--车外照明，信号灯类
• N--电磁线圈类
• P--火花塞插头
• Q--火花塞
• R--收音机

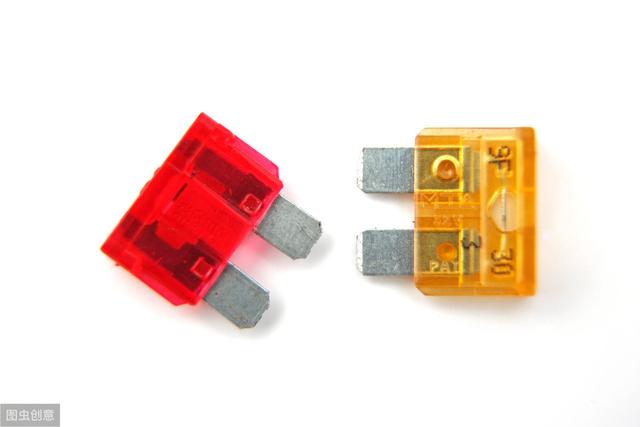

• S--保险丝
• T--插接器
• U--点烟器，插座类
• V--电动机类
• W--车内照明灯类
• X--牌照灯
• Y--时钟
• Z--加热装置类

六，常见控制单元

• CCM--空调控制单元
